想要減少充入中空玻璃內部氬氣的流失現象，除了在生產過程中需要注意各種細節和工藝外，也要做重注意中空玻璃耗材的質量問題。

中空玻璃還要充氬氣？

是的，屋內熱能的散失主要通過窗框傳導、玻璃輻射、窗頁和門框的縫隙對流等途徑，因而為了更好的節能防火、隔音降噪，也就有了“中空玻璃”的應運而生。

然而光用兩層玻璃簡單的做成中空，并沒什么用，除非中間是真空。

而按技術要求中空玻璃的兩層間距一般為8mm，試驗證明，如果8mm的間距完全真空，大氣壓力會將玻璃壓碎。所以在夾層填充惰性氣體氬和氪，用惰性氣體的不流動性能來起到隔熱的效果，這樣就不存在氣壓不對稱了。

且填充惰性氣體氬氣之后，中空玻璃的傳熱系數極限值，同比真空狀態下，還可下降5%，這就意味著保溫性能更好。

充氬中空玻璃除了“隔熱”特點之外，還有一些其他的實際作用：

1. 對遮陽系數也有一定影響，惰性氣體氬氣可以有效的遮擋紫外線。

2. 降低玻璃兩側溫度，減少玻璃表面結露，降低玻璃自爆的幾率。

3. 隔音降噪，中空玻璃充氬氣比沒有充氬氣的隔音性能好30%。

4. 普通中空玻璃使用3年左右就會起霧，充氬中空玻璃永不起霧。

5. 防撞擊，撞擊能力比普通中空玻璃增加3-5倍。

如果中空玻璃其夾層內真正是“空”的，那充其量就是雙層玻璃。

科學檢測證明，合格的中空玻璃，能使一般窗玻璃傳熱系數極限值k值能從原來的3.5降到2.8，傳熱性能下降就能使屋內熱量不容易散失。市面冒牌的中空玻璃，多半只是將兩塊玻璃簡單地固定在一起，其隔熱性能無疑很差。

好啦！既然是充氣的，當然就會泄漏。

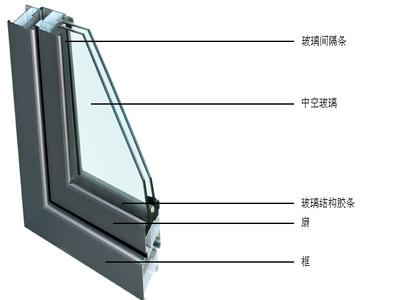

中空玻璃是由玻璃、隔框、密封膠、結構(密封)膠組成。合格的密封膠對氬氣而言也會有微小滲漏，標準要求這種滲漏率每年應不超過1%。

這樣如果充入中空玻璃的氬氣的初始濃度為85%以上，15年后中空玻璃內部的氬氣濃度仍然在60%以上，該中空玻璃依然具有比較優良的性能。

但是，很多充入的中空玻璃出廠測量中空玻璃充入氬氣的濃度已經達到了85%以上，但過了一段時間再測量發現氬氣含量下降或沒有氬氣了。

造成這種狀況通常有以下幾種原因：

1、中空玻璃密封膠質量問題。中空玻璃是由丁基膠、結構膠雙道密封、玻璃、間隔條組成的密閉密封空間。丁基膠、結構膠起雙道密封的作用，如果丁基膠、結構膠中的某二種或其中的某一種質量不好，達不到密封標準中空玻璃的密封性能就會下降，因而導致中空玻璃內部氬氣滲漏率加大。

2、涂膠工藝有問題。涂在間隔條上的丁基膠要保證均勻，沒有寬窄不均和斷條處。特別注意要保證涂布的丁基膠要有足夠的寬度和足夠的厚度（厚道往往容易被忽略）。結構膠是中空玻璃的第二道密封，也要打膠厚薄均勻，并且要保持足夠厚度。

3、間隔條框上出現了不密封點。用插角制作的間隔框四個角部必須用丁基膠封堵。整體折彎框的直插件連接處、充氣孔等可能出現不密封的地方也要用丁基膠封堵。

4、在中空玻璃制作過程中或剛剛做好的中空玻璃搬運（特別是大塊中空玻璃）也是容易出現漏氣的因素。

5、LOW-E等鍍膜玻璃除膜除的不好，導致膠接面出現氣體滲漏。

6、玻璃或間隔條表面不干凈或者有油污，會使膠接面出現漏氣。

想要減少充入中空玻璃內部氬氣的流失現象，除了在生產過程中需要注意各種細節和工藝外，也要做重注意中空玻璃耗材的質量問題。
