防火門形位公差檢查

更新日期：2019-03-16作者：邦思科技訪問次數：2919

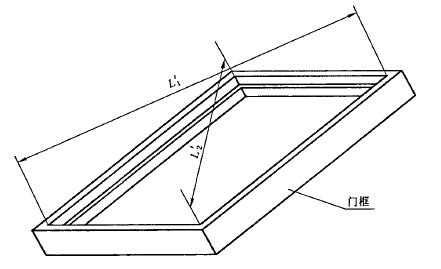

邦思科技為您釋疑：防火門門扇兩對角線長度差,防火門門扇扭曲度,防火門門扇寬度（高度）方向彎曲度,防火門門框內裁口兩對角線長度差,防火門測量標準

一.門扇兩對角線長度差|L1-L2|

采用鋼卷尺測量（見圖1）。

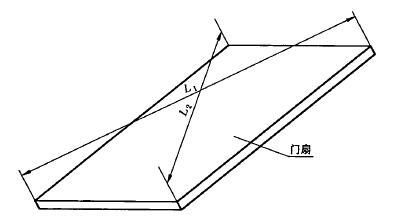

門扇對角線長度測量位置示意圖

圖1 門扇對角線長度測量位置示意圖

二.門扇扭曲度（D）：

1.試驗設備：

平臺、三個頂尖、高度尺。平臺的尺寸不應小于1m×2m。

2.試驗步驟：

（1）在門扇正反兩面的四個角處分別標出四個測點，如一面為P1、P2、P3和P4測點，則另一面為對應的P1′、P2′、P3′和P4′測點，每個測點距門扇橫邊和豎邊的距離均為20 mm。三個頂尖分別放在門扇的三個任意測點處（P1、P2和P3）將門扇頂起，如圖2所示。用高度尺測量第四個測點P4與平臺的距離h1。

（2）將門扇反轉180°，按上一步的位置和方法測定平臺至P4′的距離h2。

（3）門扇扭曲度D按式（1）計算：

D = | h2–h1 | / 2 ·······················（1）

式中：

D——門扇扭曲度，單位為毫米；

h1——平臺至測點P4的距離，單位為毫米；

h2——平臺至測點P4′的距離，單位為毫米。

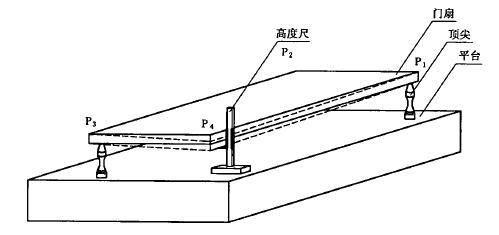

門扇扭曲度測量示意圖

圖2 門扇扭曲度測量示意圖

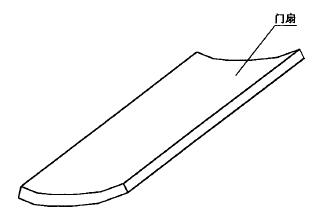

三.門扇寬度（高度）方向彎曲度B1（B2）（見圖3、圖4）

1.試驗設備：

平臺、四個頂尖、游標卡尺、尼龍線、吊線錐。平臺的尺寸應不小于1 m×2 m。

2.試驗步驟：

（1）將門扇平放在平臺的四個頂尖上，頂尖距門扇橫邊和豎邊的距離均為20 mm，將兩端帶有吊線錐的細尼龍線橫跨于門扇寬度（高度）上，如圖5所示。用游標卡尺的深度尺在規定測量位置量出高度值，即為該規定測量點的彎曲度值。測量位置見圖6所示的E-E（F-F）、E′-E′（F′-F′）和E″-E″（F″-F″）的中點。

（2）門扇反轉180°，測定門扇另一面的彎曲度值，測量位置和測量方法同6.8.3.2.1。

（3）門扇寬度（高度）方向彎曲度值，取測量結果的極值h3（h4）。

（4）門扇寬度（高度）方向彎曲度按式（2）計算：

B1（B2）= h3（h4）/ W（H）×1000···················（2）

式中：

B1——門扇寬度方向彎曲度，單位為千分之一（‰）；

B2——門扇高度方向彎曲度，單位為千分之一（‰）；

h3——門扇寬度方向彎曲度值，單位為毫米；

h4——門扇高度方向彎曲度值，單位為毫米；

W——門扇寬度，單位為毫米；

H——門扇高度，單位為毫米。

注：括號內計算門扇高度方向彎曲度。
