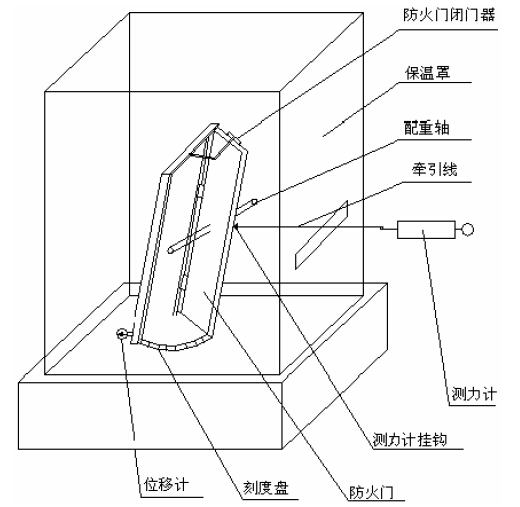

防火門閉門器試驗裝置由防火門、刻度盤、測力計掛鉤、測力計、保溫罩、位移計、牽引線、加熱器、熱電偶、溫度控制器、計時器和計數器等組成。

1. 試驗用防火門：

門扇最小尺寸b×h：450mmX1000mm，門扇質量40kg，通過配重，可增加門扇質量以適應不同規格防火門閉門器的要求。

2. 刻度盤：

用金屬材料制成，安裝在門扇下部，其分度值為1°。

3. 測力計掛鉤：

測力計掛鉤的位置，距門扇下邊緣500mm，距門軸轉動中心為440mm處。

4. 測力計：

測力計實測負載應在測力計有效量程的20%?80%范圍內，測力計的最大允許誤差為±2N。

5. 保溫罩：

保溫罩最小外形尺寸1×b×h：900mmX620mmX1300mm。

保溫罩材料：其正面采用耐熱透明材料，其他部分宜采用保溫板制作。

6. 位移計：

位移計的接觸點距門軸轉動中心400mm，距門扇下邊緣100mm。位移計的最大允許誤差為0.01mm。

7. 牽引線：

牽引線采用φ1.0mm?1.2mm的鋼絞線，其長度為500mm。

8. 加熱器、熱電偶：

（1）加熱器：加熱器可采用電加熱。

（2）熱電偶：熱電偶為III級K型熱電偶，其絲徑為0.5mm，測溫范圍為0℃?300℃。

9. 溫度控制器：

溫度控制器控制加熱器的輸出，使保溫罩內的溫度以10℃/min的速率升至150℃，并能保持恒溫，溫度控制最大允許誤差為±10℃。

10. 計時器：

采用秒表，其測量最大允許誤差為±0.1s。

11. 計數器：

能準確記錄門扇關閉次數的儀器。
